在風機各類產(chǎn)品中，離心風機的構造是比較簡單的，制造起來也比較方便。根據(jù)離心風機的機號大小和用途的不同，其構造型式也有繁簡之異。
一般，6號以下的離心風機的構造最簡單，葉輪安裝在電動機軸上。最繁瑣的是鍋爐和煤礦用雙吸或單吸大型風機。如下圖所示，是中號以上離心風機結構示意圖。

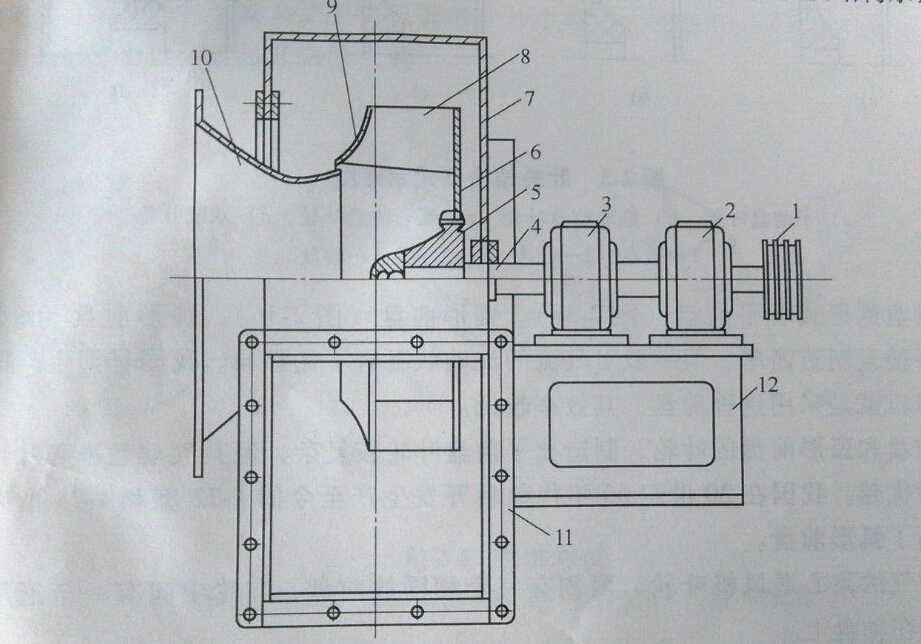

離心風機結構示意圖
1——V帶帶輪 2、3——軸承座 4——主軸 5——軸盤 6——后盤 7——蝸殼 8——葉片 9——前盤
10——進風口 11——出風口 12——底座風機時由葉輪、機殼、傳送部件、支撐部件組成。
葉輪由軸盤、后盤、前盤和葉片組成。葉輪和主軸組成在一起稱為轉子。
機殼由蝸殼、進風口和出風口組成。
傳送部件是由主軸、軸承和帶輪組成。有些風機則采用聯(lián)軸器連接傳動。
支撐部件是由軸承座和底座組成。
進風口、葉輪、蝸殼、出風口均為通風機的通流部件。即是風機吸入和輸送氣體的部件。
