周口風機廠生產的5-36型離心風機，用以輸送，吸引空氣及輸送無腐蝕性，不自燃，不含有粘性物質的氣體。尤其適用于棉絨加工輸送，亦可用于沖天爐吹煉。是一種為2t/h～12t/h沸騰爐設計的配套風機。（Y5-36型風機主要適用于民用鍋爐的尾氣處理，輸送氣體溫度不得超過200℃。）

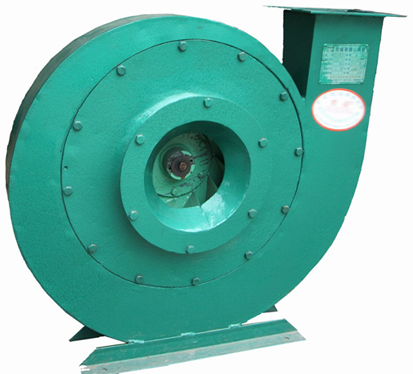

5-36型高壓離心風機結構型式：
風機結構簡單，主要由葉輪、機殼、進風口等部分配電機而組成。5-36型風機的葉輪上裝有15個葉片，機殼內薄鋼板焊接而成，做成整體，不能拆開。進風口制成整體，焊接在薄鋼板制成的圓環上，裝于風機的進風口一側，以螺栓與機殼相連接。進風口做成錐弧形，能使氣流順利進入葉輪，且損失最小，裝配時進風口插入葉輪口2～4毫米，徑向間隙在1～3毫米之間，間隙過大會使風機效率降低，影響風機性能，甚至可 能造成電動機過載。
本類型風機可制成右轉和左轉兩種形式，從電動機端正視，葉輪按順時針方向旋轉稱右旋風機，以“右”表示；按逆時針方向旋轉稱左旋風機，以“左”表示。風機的出口位置，以機殼的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六種角度。
